تفاصيل المنتج:
|
| تردد التأثير: | 2.2-3.3 هرتز | ضغط الهواء: | 0.4-0.8mpa |
|---|---|---|---|
| استهلاك الهواء: | 0.6-1.2 م³/دقيقة | القطر الخارجي للوحدة الرئيسية: | 60 ملم |
| طول الوحدة الرئيسية: | 1050mm | وزن الوحدة الرئيسية: | 20 كجم |
| مواصفات الواجهة: | G3 / 8 " | قطر الأنبوب القياسي: | 50 ملم |
| إبراز: | أدوات ثقب هوائية,آلة الحفر بالدفع,Thrust Boring Machine |
||
وصف المنتج

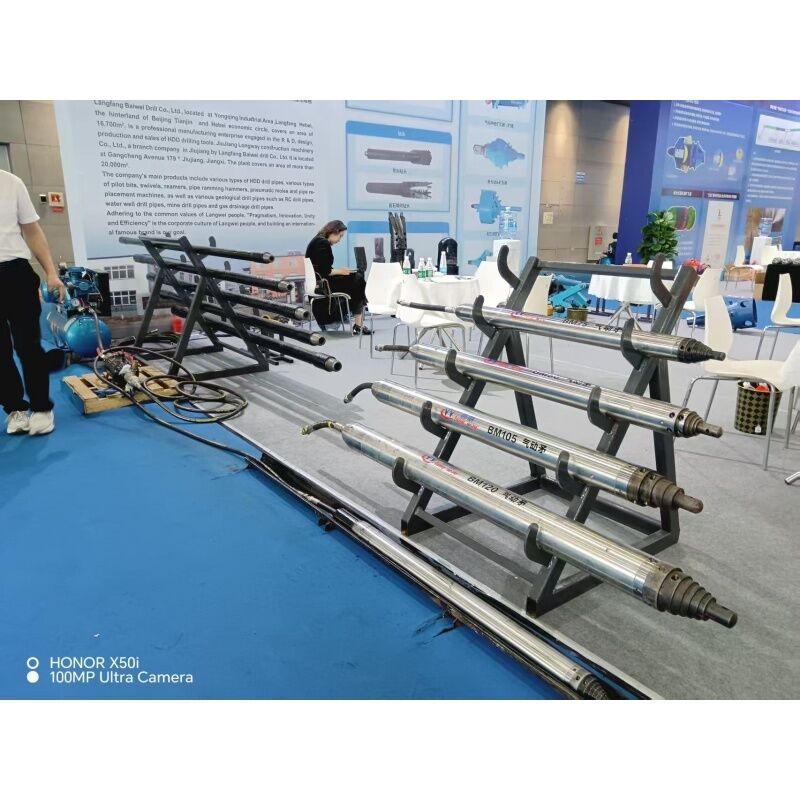

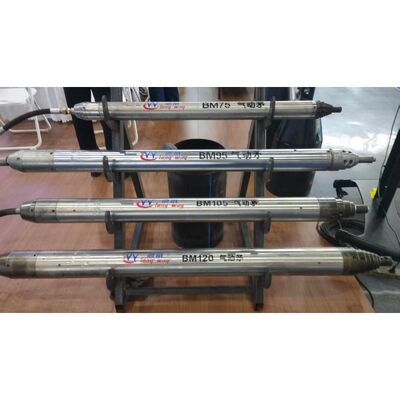

تم تصميم الخلية النيوماتيكية من سلسلة BM لوضع أنابيب أفقية لمسافات قصيرة في ظروف التربة المختلفة ، بما في ذلك الطبقات ذات القليل من الحصى أو بعض الصخور.رأس الاصطدام الأمامي يعمل بشكل مستقل عن جسم الخلدعندما تواجه العقبات التي لا يمكن المرور بها ، ببساطة قم بتحويل الخراطيم إلى اليمين لسحب الخلد.
مبدأ العمل
الخلد الرئوي هو جهاز تأثير رئوي منخفض التردد والضغط يعمل بالهواء المضغوطيدفع الجسم الخلد من خلال الطبقةبعد الاختراق ، يتم إزالة جسم الخلد ، ويتم توصيل حبل أسلاك فولاذي إلى أنبوب الهواء. ثم يتم سحب أنبوب الهواء مرة أخرى لجلب حبل الأسلاك الفولاذية من خلال الثقب ،الذي يستخدم لسحب خط الأنابيب في مكانه لتركيب خط الأنابيب بدون خنادق.
المواصفات التقنية
| النوع | BM50 | BM60 | BM75 | BM90 | BM105 | BM120 | BM140 |
| تواتر التأثير | 2.2-3.3 هرتز | 2.2-3.3 هرتز | 2.2-3.0 هرتز | 2.2-3.1 هرتز | 2.1-2.9 هرتز | 2.1-2.8 هرتز | 2.0-2.7 هرتز |
| ضغط الهواء | 0.4-0.8Mpa | 0.4-0.8Mpa | 0.4-0.8Mpa | 0.4-0.8Mpa | 0.4-0.8Mpa | 0.4-0.8Mpa | 0.4-0.8Mpa |
| استهلاك الهواء | 0.6-1.0m3/min | 0.6-1.2m3/min | 0.6-1.5m3/min | 1.2-2.0m3/min | 1.6-2.5m3/min | 2.0-3.0m3/min | 30.0-4.0m3/min |
| القطر الخارجي للوحدة الرئيسية | 50ملم | 60ملم | 75ملم | 90ملم | 105 ملم | 120ملم | 140ملم |
| طول الوحدة الرئيسية | 850ملم | 1050ملم | 1170ملم | 1380ملم | 1530ملم | 1750ملم | 1873ملم |
| وزن الوحدة الرئيسية | 15 كجم | 20 كجم | 25 كجم | 45 كجم | 70 كجم | 95 كجم | 150 كجم |
| مواصفات الواجهة | G3/8" | G3/8" | G1/2 | G3/4 | G3/4 | G1 | G1-1/4 |
| قطر الأنابيب القياسي | 40ملم | 50ملم | 63ملم | 75ملم | 90ملم | 110ملم | 125ملم |
الرسومات والأبعاد
